6PX36AWG+10CX36AWG+4Cx34AWG

QR code
Quantity SP30-010-428 Rev.1
Type Medical Wire
Material Silver plated copper wire
Color Blue
AWG specification 36
OD 3.2±0.3
Jacket Medical TPU
Characteristic impedance 100±10
138-1629-4533
Attachment Download
DetailDocument

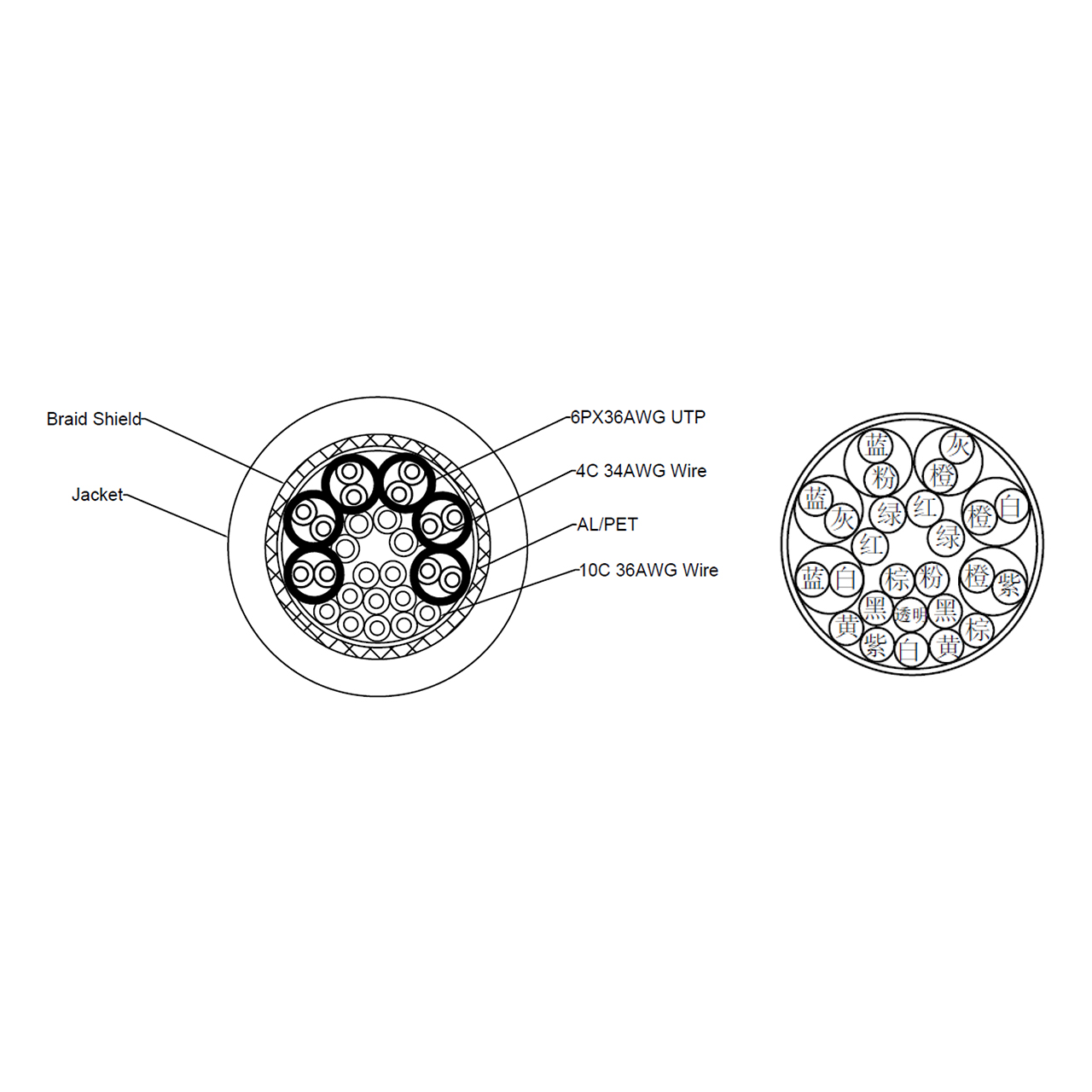

Conductor

        AWG:            6Px36                          10Cx36                            4Cx34

        Material :      Silver platedcopper     Silver platedcopper        Tinned copper

        Stranding:     7/0.05 No./mm            7/0.05 No./mm              7/0.06 No./mm



Insulation

        Material:      FEP

        Thickness:    0.065 mm        0.065 mm        0.065 mm

        Diameter:     0.28 mm          0.28 mm          0.30 mm




Braid Shield

        Material:    Tinned copper wire

        Strand :         0.06 mm

        Coverage :    Min.90%




Outer Jacket

        Material:       Medical TPU

        Thickness:     0.50 mm

        Diameter :       3.2±0.3 mm


Approximate specification product
