Quantity SP30-010-197 REV.2
Type Medical Wire
Material Tinned copper
Color Gray
AWG specification 34
OD 6.0±0.3
Jacket Medical TPV
Characteristic impedance NA
138-1629-4533
Attachment Download
DetailDocument

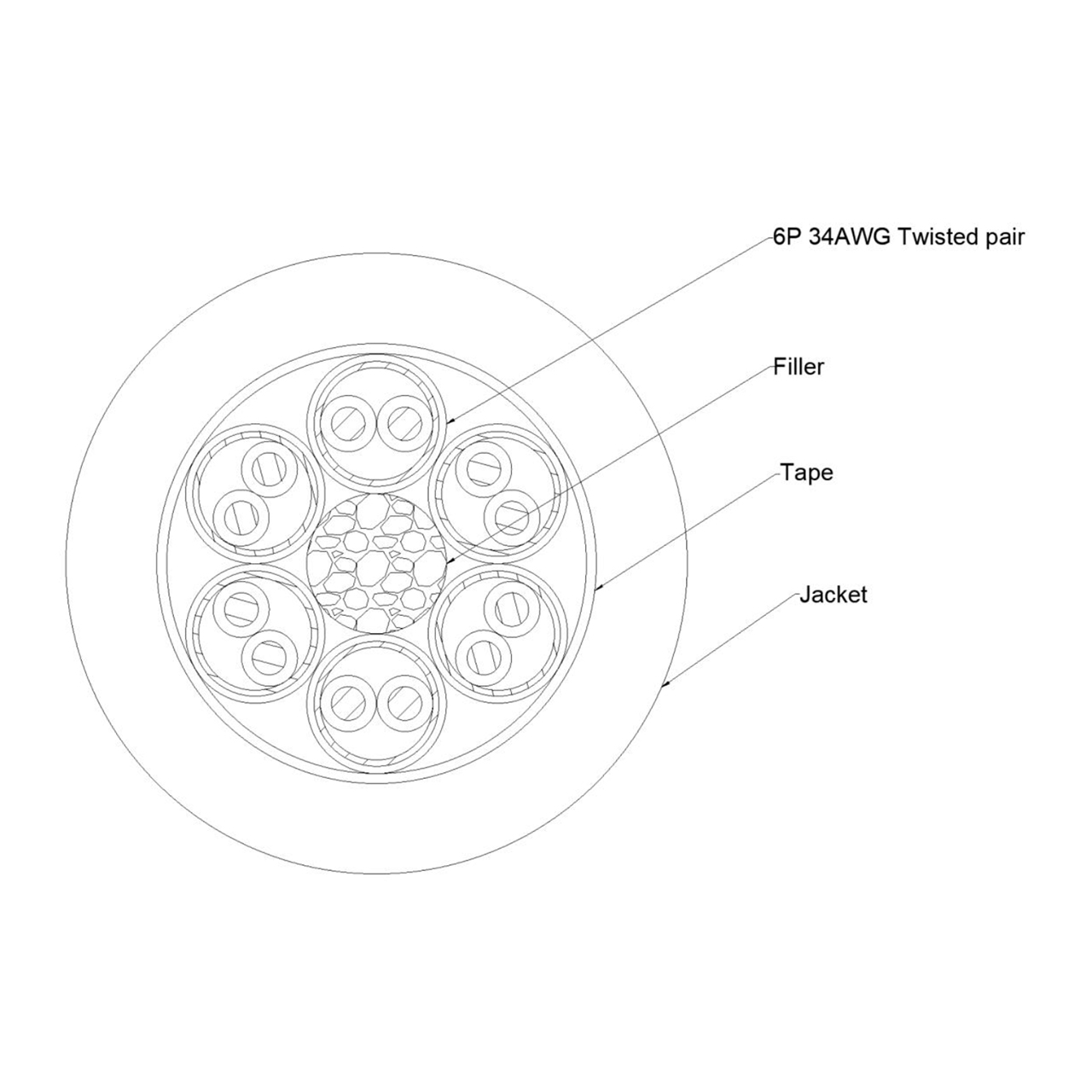

Conductor

        AWG:            6Px34

        Material :      Tinned copper

        Stranding :       7/0.064   No./mm




Insulation

        Material:        FEP

        Thickness:      0.052 mm

        Diameter :        0.30±0.01 mm




Shield

        Material:             Tinned copper

        Strand (Nom.):    0.05 mm

        Coverage:            Min.90 %




Jacket

        Material:                   Medical TPV

        Thickness(Nom) :        0.6 mm

        Diameter :                  6.0±0.3 mm



Approximate specification product
