Quantity SP30-010-375 REV.1
Type Medical Wire
Material Tinned copper
Color Black
AWG specification 34
OD 5.2±0.3
Jacket PVC
Characteristic impedance 100±10
138-1629-4533
Attachment Download
DetailDocument

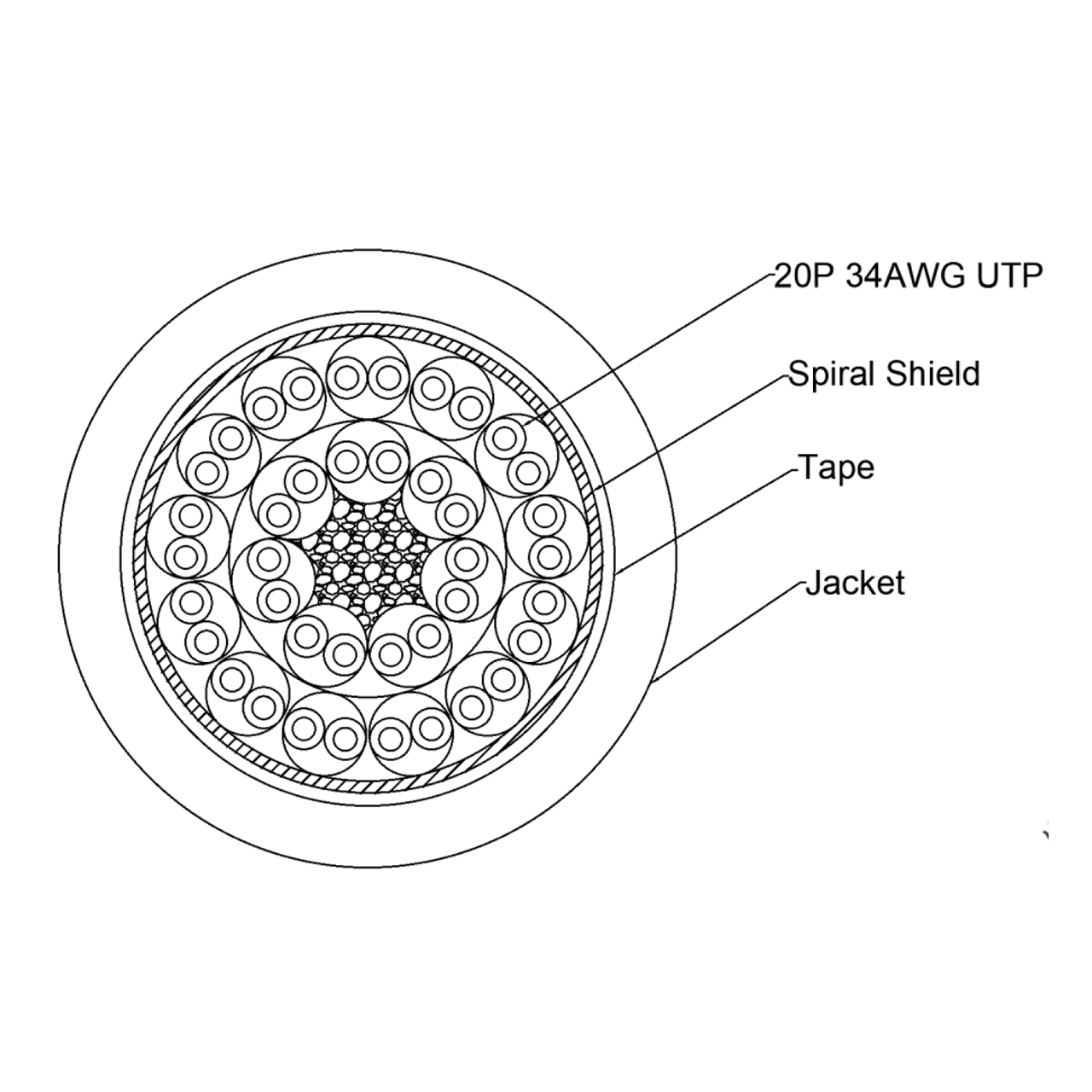

Conductor

        AWG:            20Px34

        Material :      Tinned copper

        Stranding :      7/0.06   No./mm

        Diameter :       0.18 mm




Insulation

        Material:             Fluoropolymer

        Thickness:           0.08 mm

        Diameter :             0.35 mm




Spiral Shield

        Material:             Tinned copper

        Coverage:            Min.90 %




Jacket

        Material:                   PVC

        Thickness(Nom) :        0.8 mm

        Diameter :                  5.2±0.3 mm



Approximate specification product
