Quantity SP30-010-388REV.1
Type Medical Wire
Material Tinned copper
Color Ivory white
AWG specification 22
OD 6.7(Max.7.1)
Jacket TPU
Characteristic impedance NA
138-1629-4533
Attachment Download
DetailDocument

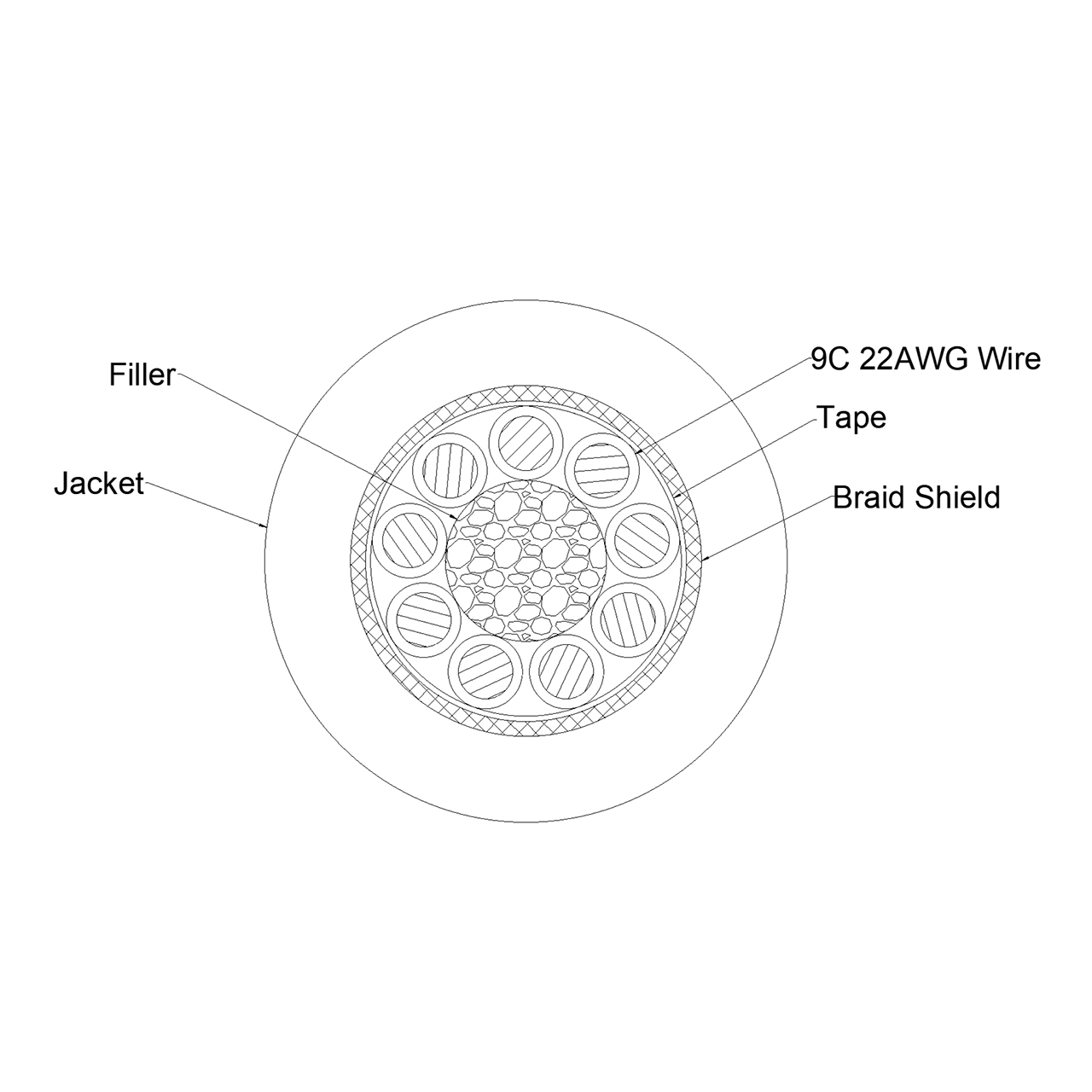

Conductor

        AWG:            9Cx22

        Material :      Tinned copper

        Stranding :       65/0.08   No./mm




Insulation

        Material:             FEP

        Thickness:           0.13 mm

        Concentricity:     Min.85 %

        Diameter :             1.00±0.04 mm




Braid Shield

        Material:             Tinned copper

        Strand (Nom.):    0.08 mm

        Coverage:            Min.90 %




Jacket

        Material:                   TPU

        Thickness(Nom) :        1.0 mm

        Diameter :                  6.7(Max.7.1) mm



Approximate specification product
