7PX36AWG+2X32AWG

QR code
Quantity SP30-010-465 REV.1
Type Medical Wire
Material Silver plated copper
Color Mushroom
AWG specification 36
OD 3.0±0.2
Jacket Medical TPV
Characteristic impedance 100±10
138-1629-4533
Attachment Download
DetailDocument

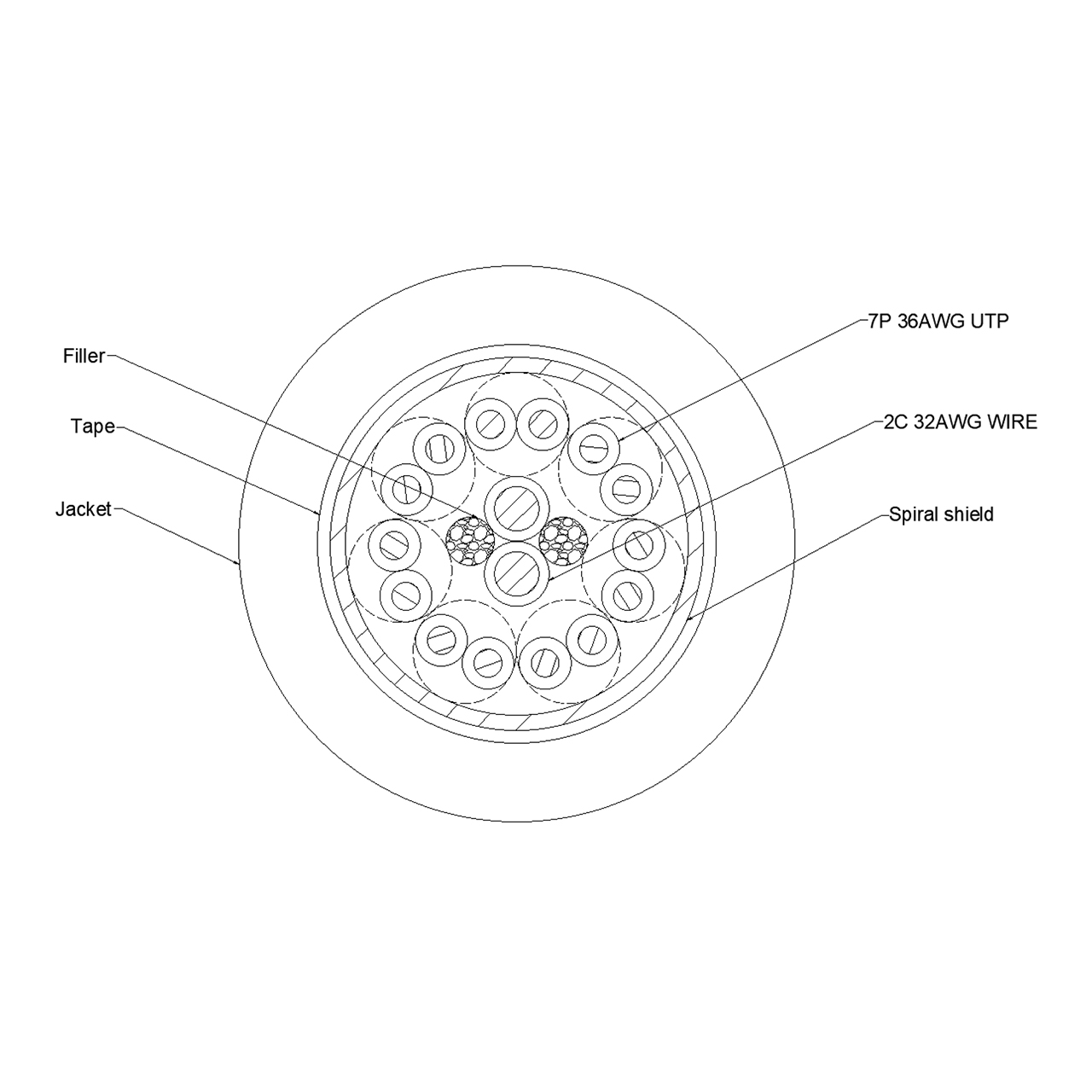

Conductor

        AWG:            7Px36                           2x32

        Material :      Silver plated copper    Tinned copper

        Stranding:     7/0.05 No./mm          7/0.08 No./mm




Insulation

        Material:      Fluropolymer

        Thickness:    0.065 mm                      0.055 mm

        Diameter:     0.28 mm                        0.35 mm




Spiral Shield

        Material:   Tinned copper

        Strand :        0.08 mm

        Coverage :    Nom.90 %




Jacket

        Material:       Medical TPV

        Thickness:     0.5 mm

        Diameter :       3.0±0.2 mm


Approximate specification product
