Quantity SP30-010-981 Rev.1
Type Medical Wire
Material Tinned copper
Color Black
AWG specification 34
OD 5.2±0.3
Jacket Medical PVC
Characteristic impedance NA
138-1629-4533
Attachment Download
DetailDocument

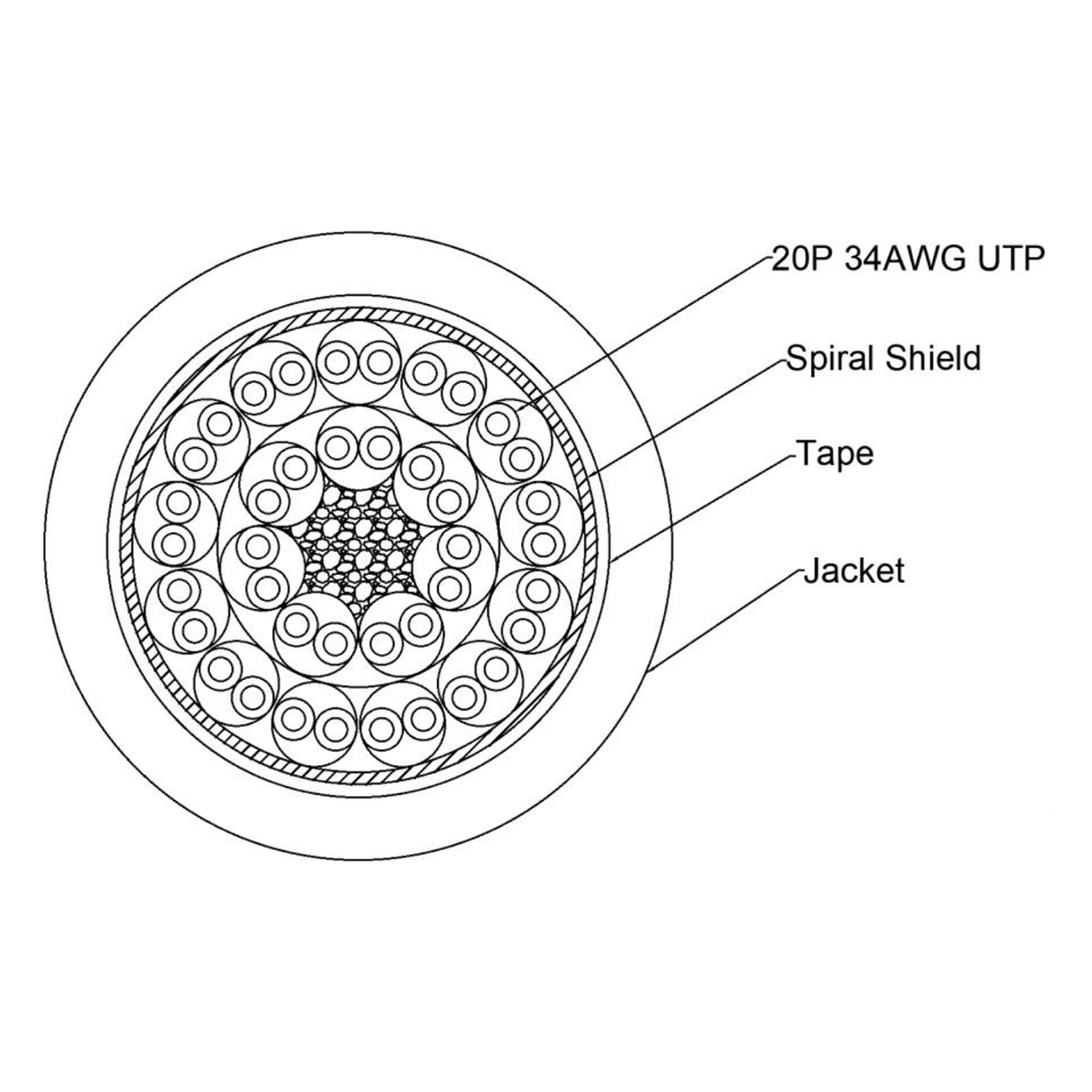

Conductor

        AWG:            20Px34

        Material :      Tinned copper

        Stranding :       7/0.06   No./mm

        Diameter :        0.18   mm




Insulation

        Material:             Fluoropolymer

        Thickness:           0.08 mm

        Diameter :             0.35 mm




Spiral Shield

        Material:             Tinned copper

        Coverage:           Min.90 %




Jacket

        Material:                   PVC

        Thickness(Nom) :        0.8 mm

        Diameter :                  5.2±0.3 mm



Approximate specification product
