Quantity SP30-010-7820 Rev.1
Type Medical Wire
Material Silver plated copper
Color Black
AWG specification 30
OD 6.0±0.3
Jacket Medical PVC
Characteristic impedance 50±5
138-1629-4533
Attachment Download
DetailDocument

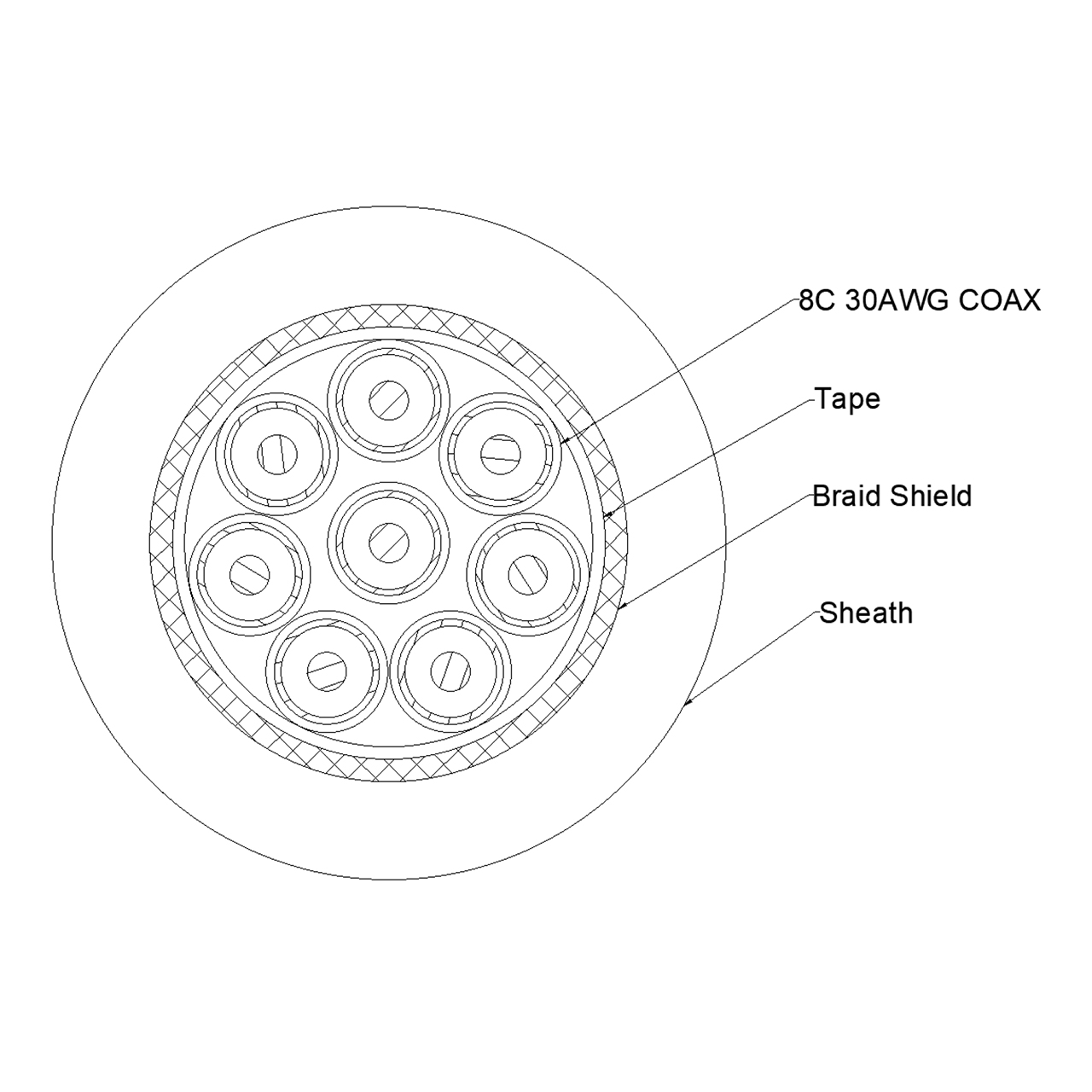

Conductor

        AWG:            8Cx30

        Material :      Silver plated copper

        Stranding :       7/0.10   No./mm




Insulation

        Material:             Fluoropolymer

        Thickness:           0.29 mm

        Diameter :             0.89 mm




Braid Shield

        Material:             Tinned copper

        Coverage:           Min.95 %




Jacket

        Material:                   PVC

        Thickness(Nom) :        0.7 mm

        Diameter :                  6.0±0.3 mm



Approximate specification product
