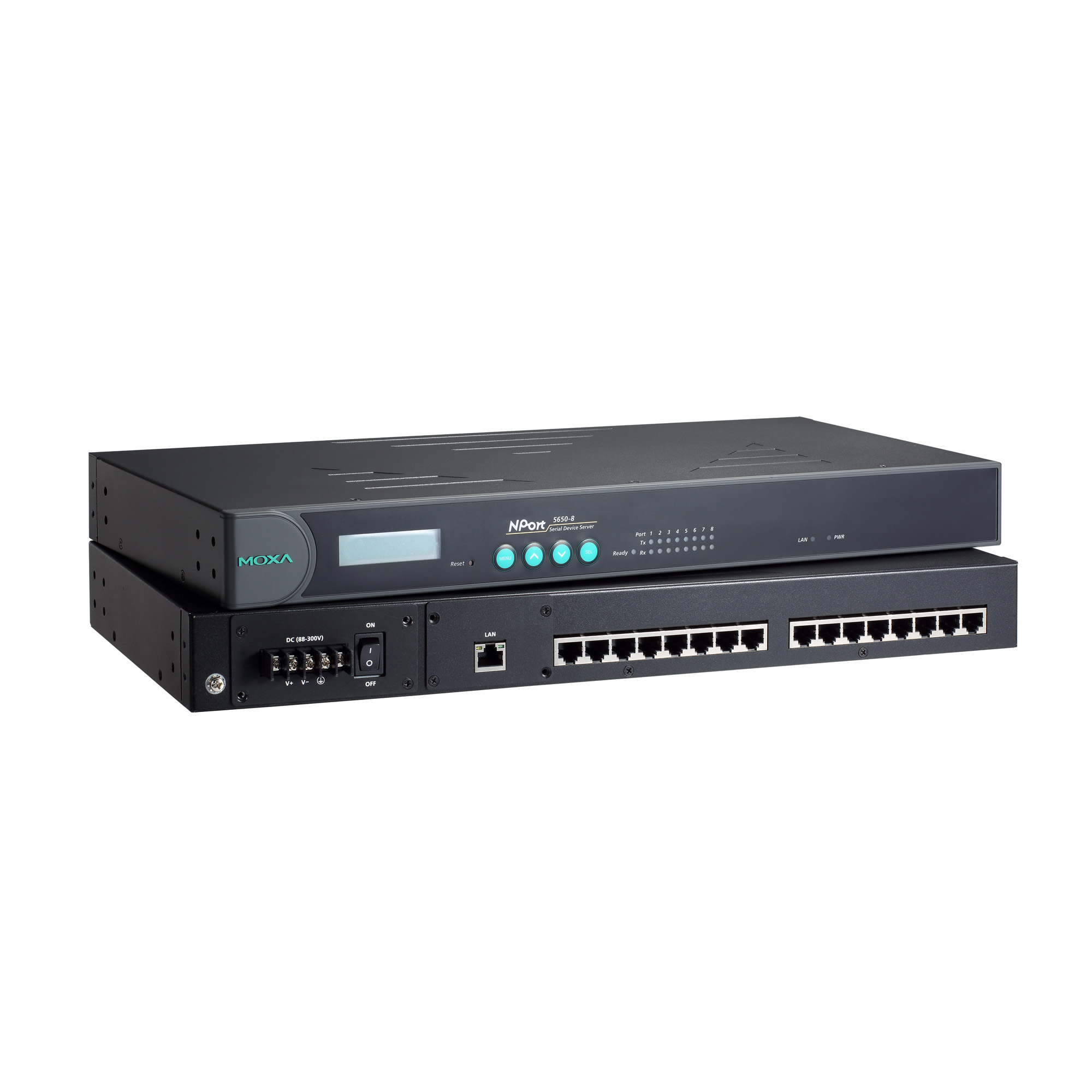

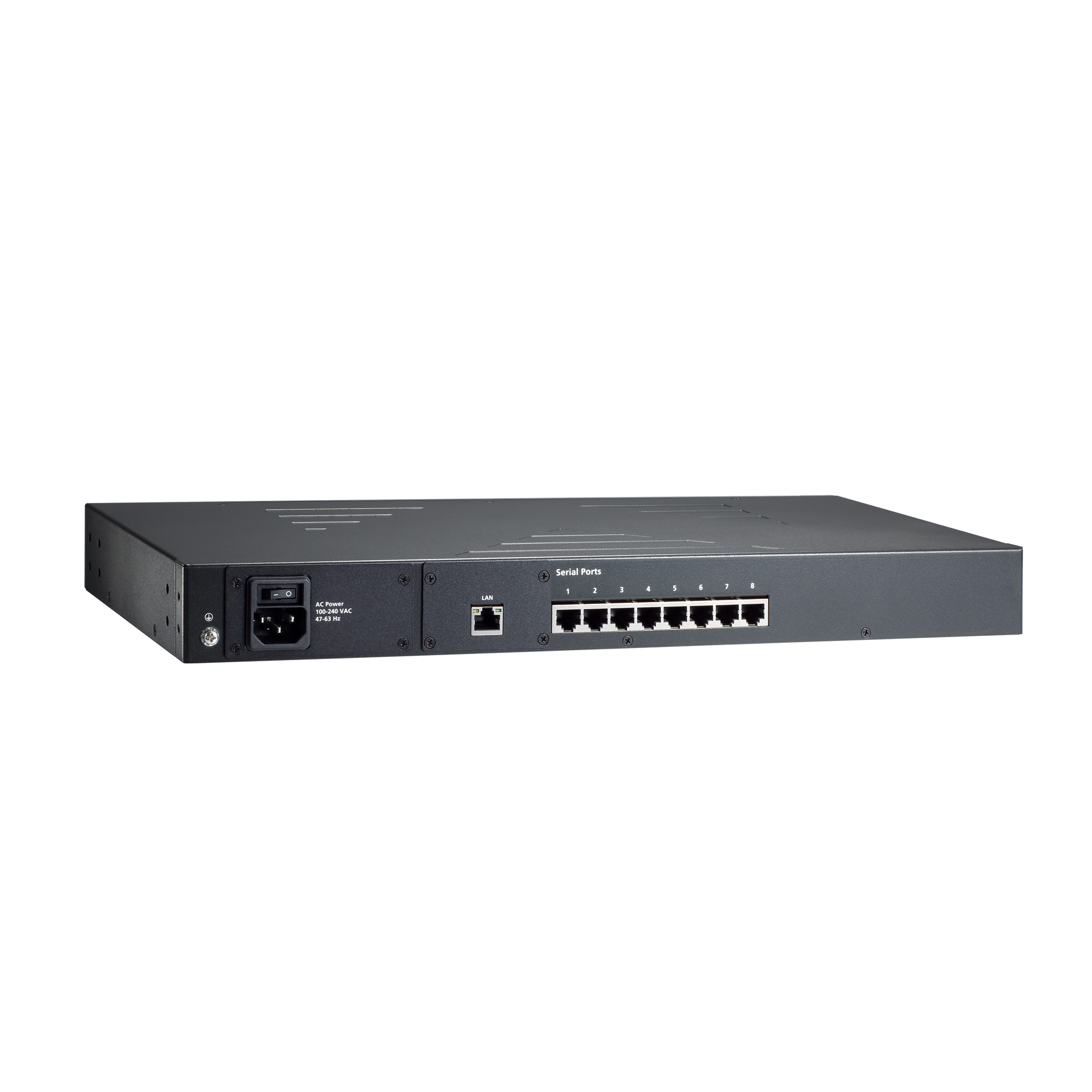

Quantity NPort 5600 Series
Type Medical wireless communication equipment
138-1629-4533
Attachment Download
DetailDocument
  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Optical Fiber



  • Configuration Options

    Telnet Console
    Web Console (HTTP/HTTPS)
    Windows Utility

  • Management

    ARP
    BOOTP
    DHCP Client
    DNS
    HTTP
    HTTPS
    ICMP
    IPv4
    LLDP
    RFC2217
    Rtelnet
    PPP
    SLIP
    SMTP
    SNMPv1/v2c
    TCP/IP
    Telnet
    UDP

  • Filter

    IGMP v1/v2c

  • Windows Real COM Drivers

    Windows 11/10/8.1/8/7/Vista/XP/ME/98/95
    Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003
    Windows Embedded CE 6.0/5.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions 6.x, 5.x, 4.x, 3.x, 2.6.x, and 2.4.x

  • Fixed TTY Drivers

    macOS Versions: 11.x, 10.12 to 10.15

  • Arm®-based Platform Support

    Linux Kernel 5.x/4.x

  • Virtual Machine

    VMWare ESXi (Windows 11/10)
    VMware Fusion (Windows on macOS 10.12 to 11.x)
    Parallels Desktop (Windows on macOS 10.12 to 11.x)

  • Android API

    Android 3.1.x and later

  • Time Management

    SNTP

  • Authentication

    Local database

  • Encryption

    HTTPS
    AES-128
    RSA-1024
    SHA-1
    SHA-256

  • Security Protocols

    HTTPS (TLS 1.2)
    SNMPv3

  • Connector

    8-pin RJ45

  • No. of Ports

    8 or 16 ports

  • Serial Standards

    NPort 5610 Models: RS-232
    NPort 5630 Models: RS-422, RS-485
    NPort 5650 Models: RS-232, RS-422, RS-485

  • Operation Modes

    Disabled
    Ethernet Modem
    Pair Connection
    Real COM
    Reverse Telnet
    RFC2217
    TCP Client
    TCP Server
    UDP

  • Baudrate

    Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None
    RTS/CTS (RS-232 only)
    DTR/DSR (RS-232 only)
    XON/XOFF

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    NPort 5610-8-48V/16-48V: 135 mA @ 48 VDC
    NPort 5650-8-HV-T/16-HV-T: 152 mA @ 88 VDC
    NPort 5610-8/16: 141 mA @ 100 VAC
    NPort 5630-8/16: 152 mA @ 100 VAC
    NPort 5650-8/8-T/16/16-T: 158 mA @ 100 VAC
    NPort 5650-8-M-SC/16-M-SC: 174 mA @ 100 VAC
    NPort 5650-8-S-SC/16-S-SC: 164 mA @ 100 VAC

  • Input Voltage

    HV Models: 88 to 300 VDC
    AC Models: 100 to 240 VAC, 47 to 63 Hz
    DC Models: ±48 VDC, 20 to 72 VDC, -20 to -72 VDC

  • Automatic Reboot Trigger

    Built-in WDT

  • Housing

    Metal

  • Installation

    19-inch rack mounting

  • Dimensions (with ears)

    480 x 45 x 198 mm (18.90 x 1.77 x 7.80 in)

  • Dimensions (without ears)

    440 x 45 x 198 mm (17.32 x 1.77 x 7.80 in)

  • Weight

    NPort 5650-16-HV-T: 3,820 g (8.42 lb)
    NPort 5650-8-HV-T: 3,720 g (8.20 lb)
    NPort 5610-16-48V: 3,260 g (7.19 lb)
    NPort 5610-8-48V: 3,160 g (6.97 lb)
    NPort 5630-16: 2,560 g (5.64 lb)
    NPort 5630-8/5650-16/5650-16-T: 2,510 g (5.53 lb)
    NPort 5650-16-S-SC: 2,500 g (5.51 lb)
    NPort 5610-16: 2,490 g (5.49 lb)
    NPort 5650-8-S-SC/5650-16-M-SC: 2,440 g (5.38 lb)
    NPort 5610-8: 2,290 g (5.05 lb)
    NPort 5650-8-M-SC: 2,380 g (5.25 lb)
    NPort 5650-8/5650-8-T: 2,310 g (5.09 lb)

  • Interactive Interface

    LCD panel display (standard temp. models only)
    Push buttons for configuration (standard temp. models only)

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)
    High-voltage Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    Standard Models: -20 to 70°C (-4 to 158°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)
    High-voltage Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    NPort 5650-8/16 Models:
    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8
    IEC 61000-4-11

    NPort 5650-8/16-HV Models:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8

  • Safety

    UL 62368-1

  • Medical

    EN 55011: 2007+A2: 2007 Class A (Group 1) compliant
    EN 60601-1-2: 2007 compliant

  • Time

    NPort 5610-8: 903,009 hrs
    NPort 5610-8-48V: 892,692 hrs
    NPort 5630-8: 844,009 hrs
    NPort 5650-8-T: 776,469 hrs
    NPort 5650-8: 754,927 hrs
    NPort 5650-8-M-SC/8-S-SC: 738,291 hrs
    NPort 5650-8-HV-T: 716,168 hrs
    NPort 5610-16-48V: 693,529 hrs
    NPort 5610-16: 680,154 hrs
    NPort 5630-16: 618,263 hrs
    NPort 5650-16: 525,107 hrs
    NPort 5650-16-T: 533,046 hrs
    NPort 5650-16-M-SC/16-S-SC: 517,019 hrs
    NPort 5650-16-HV-T: 506,093 hrs

  • Standards

    HV Models: Telcordia (Bellcore) Standard TR/SR
    All Other Models: MIL-HDBK-217F


Approximate specification product
