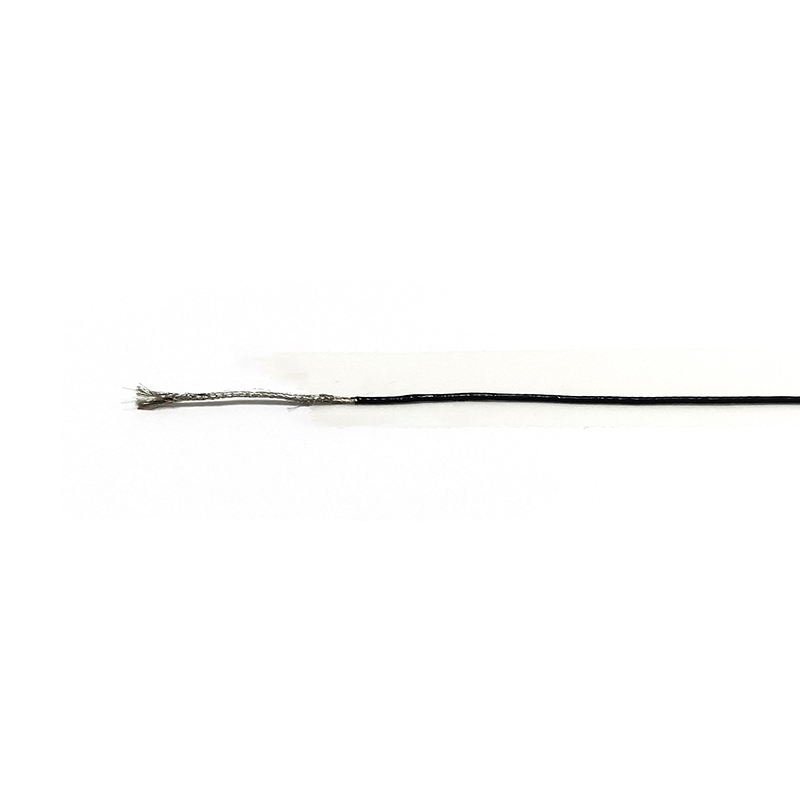

2Px40AWG+7x44AWG+3x42AWG+2x40AWG

QR code
Quantity SP30-010-111 Rev.1
Type Medical Wire
Material Tinned copper
AWG specification 40
OD 1.0±0.1
Jacket Fluropolymer
Characteristic impedance 50
138-1629-4533
Attachment Download
DetailDocument

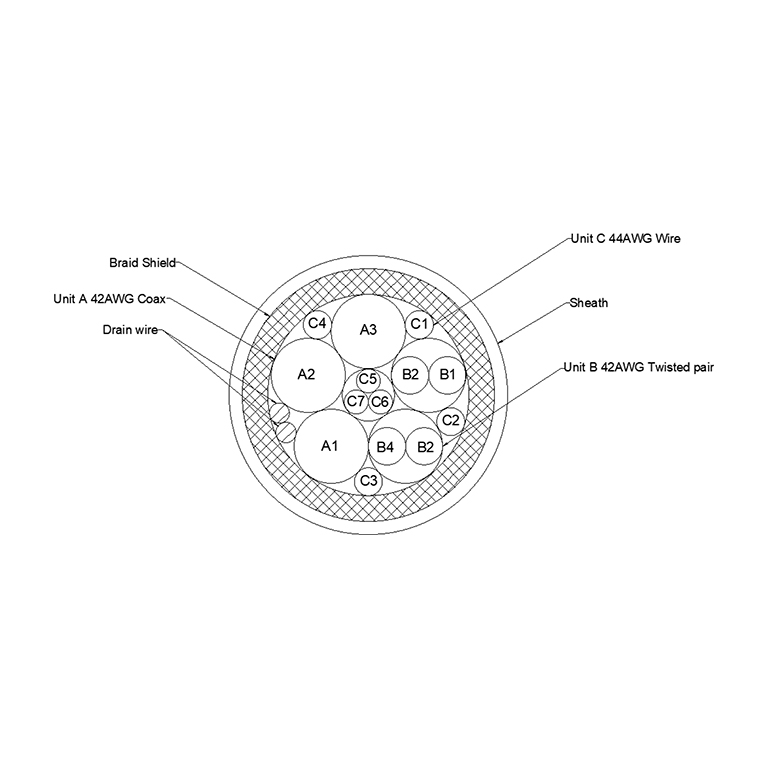

Conductor

        AWG:            3x42                    2Px40                                   7x44

        Material :      Tinned copper    Silver plated copper alloy    Tinned copperalloy

        Stranding:     1/0.063 mm       1/0.08 mm                            1/0.05 mm




Insulation

        Material   :   Fluropolymer

        Thickness :   0.06 mm      0.03 mm    0.035 mm

        Diameter:    0.18 mm      0.14 mm    0.12 mm




Spiral Shield

       Tape :          Wrap

        Material:    Tinnedcopperalloy

        Coverage :   Min.95 %




Braid Shield

        Material:    Tinned copper

        Coverage:   Nom.90 %

        Strand :        0.05 mm




Sheath

        Material     :   PTFE




Shield

        Material:       Fluropolymer

        Thickness:     0.04 mm

        Diameter :       1.0±0.1 mm


Approximate specification product
