2Px36AWG+4Cx34AWG

QR code
Quantity SP30-010-143 Rev.1
Type Medical Wire
Material Tinned copper
AWG specification 36
OD 1.65±0.08
Jacket Fluropolymer
Characteristic impedance 90
138-1629-4533
Attachment Download
DetailDocument

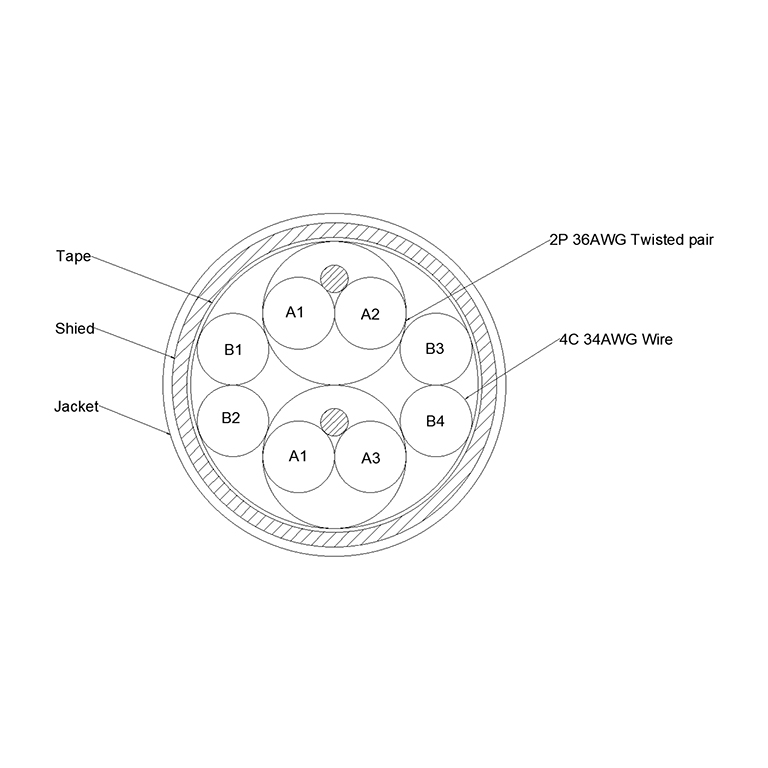

Conductor

        AWG:            2Px36                     4Cx34

        Material :      Tinned copper

        Stranding:     7/0.05 No./mm     7/0.064 No./mm




Insulation

        Material:      Fluropolymer

        Thickness:    0.105 mm                      0.06 mm

        Diameter:     0.36 mm                        0.32 mm

        Drain Wire :    7/0.05 Tinned copper




Shield

        Material:      AL-Foil / Mylar

        Thickness :   0.025 mm

        Overlap :         Min.25 %




Binder Tape

        Material:    Copper polyester tape




Spiral Shield

        Material:   Tinned copper

        Strand :        0.08 mm

        Coverage :    Nom.90 %




Sheath

        Material:       Fluropolymer

        Thickness:     0.05 mm

        Diameter :       1.65±0.08 mm


Approximate specification product
