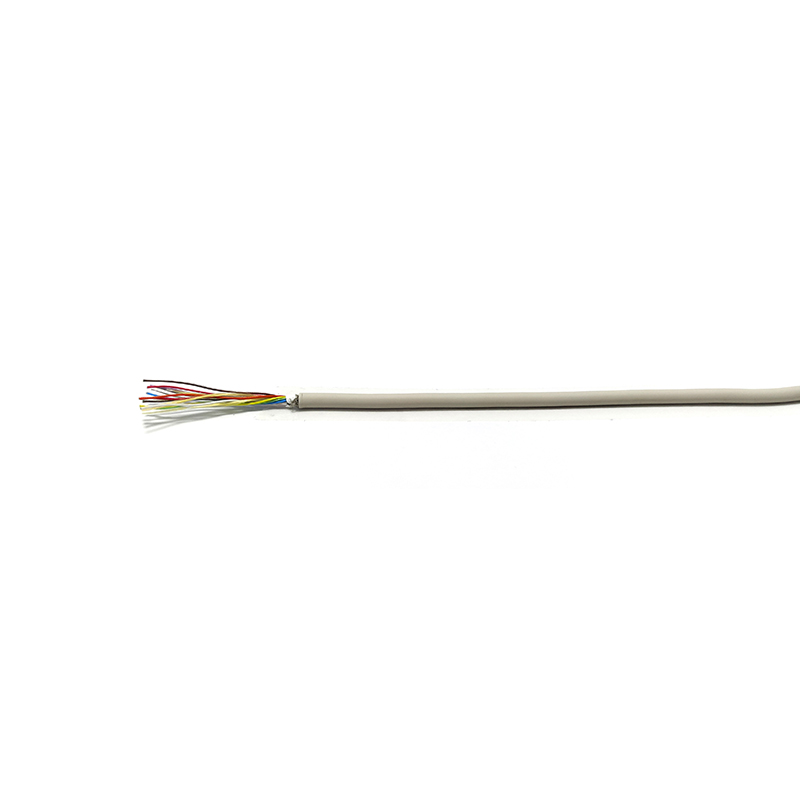

Quantity SP30-010-162 Rev.1
Type Medical Wire
Material Tinned copper
AWG specification 28
OD 4.00±0.15
Jacket PVC
Characteristic impedance Not Required
138-1629-4533
Attachment Download
DetailDocument


Conductor

        AWG:            12Cx28

        Material :      Tinned copper

        Stranding:     19/0.08 No./mm




Insulation

        Material:                 FEP

        Thickness(Nom) :   0.08 mm

        Concentricity :        Min.85 %

        Diameter :                 0.56±0.01 mm




Braid Shield

        Material :           Tinned copper

        Strand (Nom.) 0.08 mm

        Coverage :         Nom.90 %





Jacket

        Material:                   PVC

        Thickness(Nom) 0.6 mm

        Diameter :                4.00±0.15 mm


Approximate specification product
