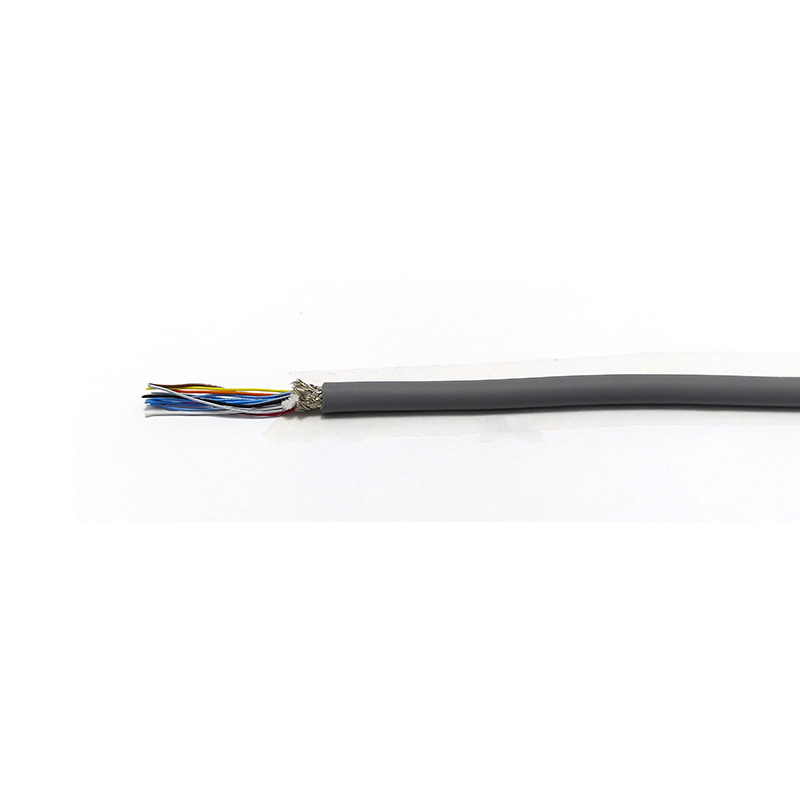

7Px30AWG TPV GRAY

QR code
Quantity SP30-010-171 Rev.1
Type Medical Wire
Material Tinned copper
AWG specification 30
OD 5.0±0.3
Jacket Medical TPV
Characteristic impedance Not Required
138-1629-4533
Attachment Download
DetailDocument

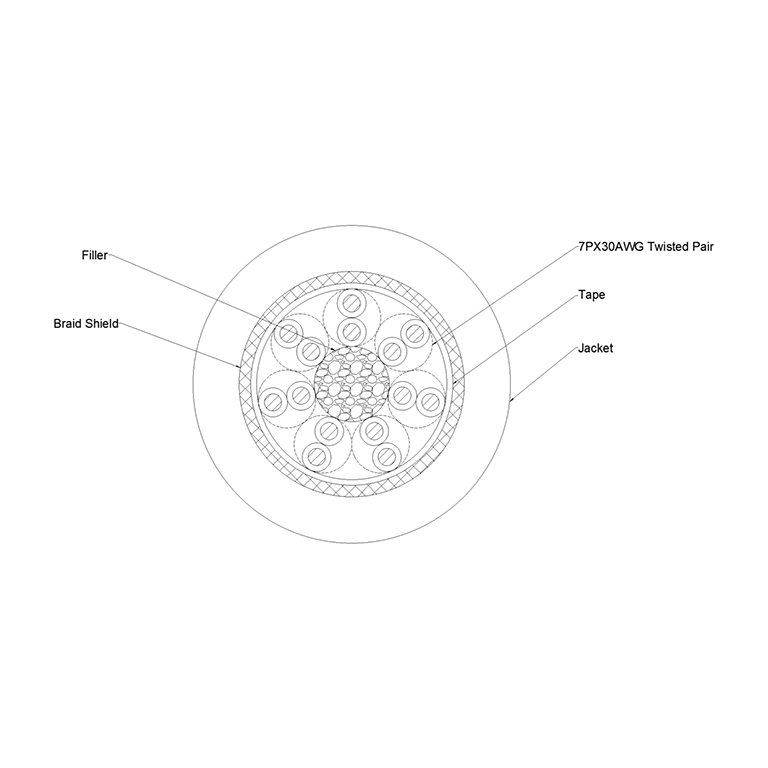

Conductor

        AWG:            7Px30

        Material :      Tinned copper

        Stranding :        7/0.102   No./mm




Insulation

        Material:               FEP

        Thickness(Nom):   0.10 mm

        Concentricity:       Min.85   %

        Diameter :               0.50±0.01 mm




Binder Tape

        Material:    PTFE

        Overlap :      Min.30 %




Braid Shield

        Material    :       Tinned copper

        Strand (Nom.) :    0.08 mm

        Coverage :            Nom.90 %




Jacket

        Material:                   Medical TPV

        Thickness(Nom) :        0.8 mm

        Diameter :                   5.0±0.3 mm



Approximate specification product
