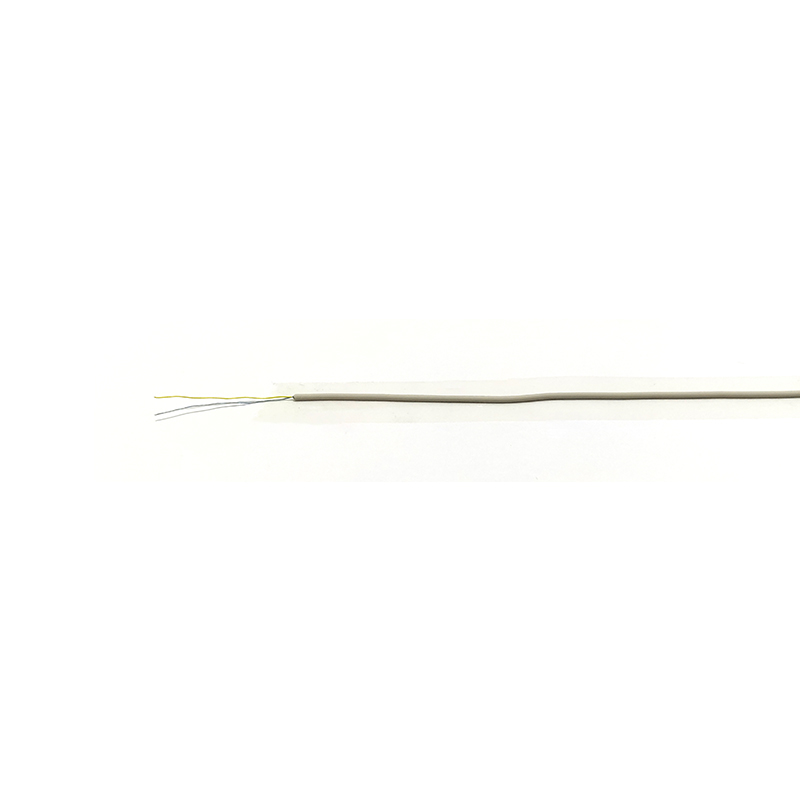

Quantity SP30-010-172 Rev.1
Type Medical Wire
Material Tinned copper
Color Natural quality
AWG specification 34
OD 1.50±0.15
Jacket Medical TPE
Characteristic impedance Not Required
138-1629-4533
Attachment Download
DetailDocument


Conductor

        AWG:          1Px34

        Material:     Tinned copper

        Stranding:   7/0.064   No./mm





Insulation

        Material:          FEP

        Thickness:        0.052 mm

        Concentricity :    Min.85 %

        Diameter:         0.30±0.01 mm




Shield

        Material:               Tinned copper

        Coverage :               Nom.90   %




Jacket

        Material:                 Medical TPE

        Thickness(Nom) :      0.4   mm

        Diameter:                  1.50±0.15   mm


Approximate specification product
