2Px30AWG+1Px30AWG+2Cx26AWG PVC

QR code
Quantity SP30-010-233 Rev.1
Type Medical Wire
Material Tinned copper
AWG specification 30
OD 4.50±0.20
Jacket Medical PVC
Characteristic impedance 90
138-1629-4533
Attachment Download
DetailDocument

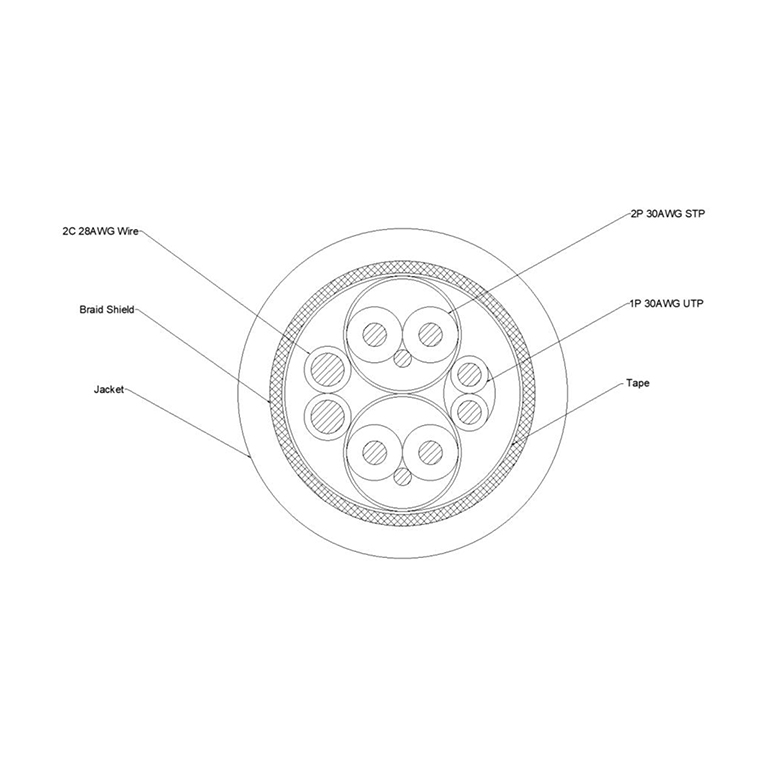

Conductor

        AWG:            2Px30                      1Px30                        2Cx26

        Material :      Tinned copper

        Stranding:     7/0.10 No./mm       7/0.10 No./mm        19/0.10 No./mm




Insulation

        Material:      Fluropolymer

        Thickness:    0.22 mm         0.10 mm        0.10 mm

        Diameter:     0.75 mm          0.50 mm        0.70 mm




Cabling

        Material:    PTFE




Braid Shield

        Material:   Tinned copper

        Strand :        0.08 mm

        Coverage :    Nom.90 %




Jacket

        Material:       Medical PVC

        Thickness:     0.50 mm

        Diameter :       4.50±0.20 mm


Approximate specification product
