5Px32AWG+4x32AWG PVC

QR code
Quantity SP30-010-265 Rev.1
Type Medical Wire
Material Tinned copper
AWG specification 32
OD 4.8±0.3
Jacket PVC
Characteristic impedance 100
138-1629-4533
Attachment Download
DetailDocument

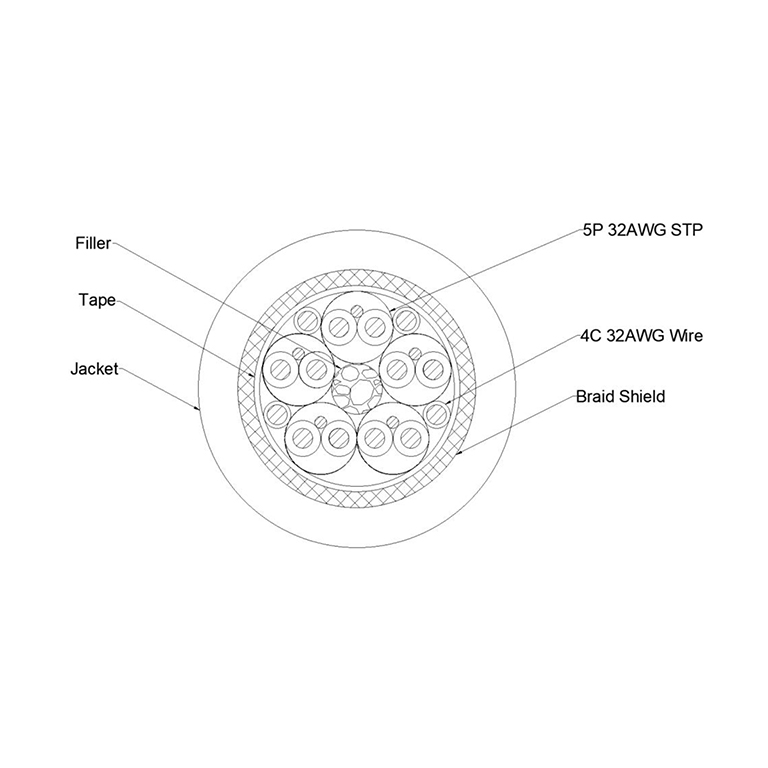

Conductor

        AWG:            5Px32                      4Cx32

        Material :      Tinned copper wire

        Stranding:     7/0.08 No./mm       7/0.08 No./mm




Insulation

        Material:          FEP

        Thickness:        0.24 mm         0.07 mm

        Concentricity:     Min.85 %

        Diameter:         0.68 mm         0.38 mm




Binder Tape

        Material:    AL/PET

        Overlap:       Min.30 %




Braid Shield

        Material:   Tinned copper wire

        Strand :        0.08 mm

        Coverage :    Nom.90 %




Jacket

        Material:       PVC

        Thickness:     0.50 mm

        Diameter :       4.8±0.3 mm


Approximate specification product
