Quantity SP30-010-336 REV.1
Type Medical Wire
Material Tinned copper
AWG specification 30
OD 3.0±0.3
Jacket PVC
Characteristic impedance Not Required
138-1629-4533
Attachment Download
DetailDocument

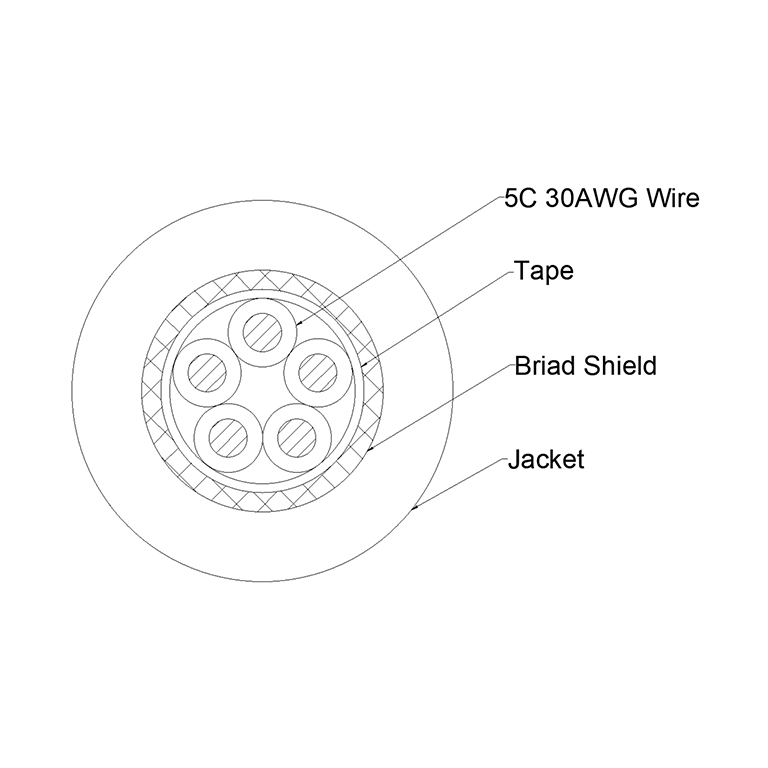

Conductor

        AWG:            5Cx30

        Material :      Tinned copper allloy

        Stranding :       19/0.06   No./mm




Insulation

        Material:        Fluoropolymer

        Thickness:      0.12 mm

        Diameter :        0.54 mm




Binder Tape

        Material:    PTFE Tape




Braid Shield

        Material    :       Tinned copper alloy

        Strand (Nom.) :    0.08 mm

        Coverage :           Nom.85 %




Jacket

        Material:                   PVC

        Thickness(Nom) :        0.7 mm

        Diameter :                   3.0±0.3 mm



Approximate specification product
