Quantity SP30-010-235 Rev.1
Type Medical Wire
Material Tinned copper
AWG specification 30
OD 6.0±0.3
Jacket PVC
Characteristic impedance Not Required
138-1629-4533
Attachment Download
DetailDocument

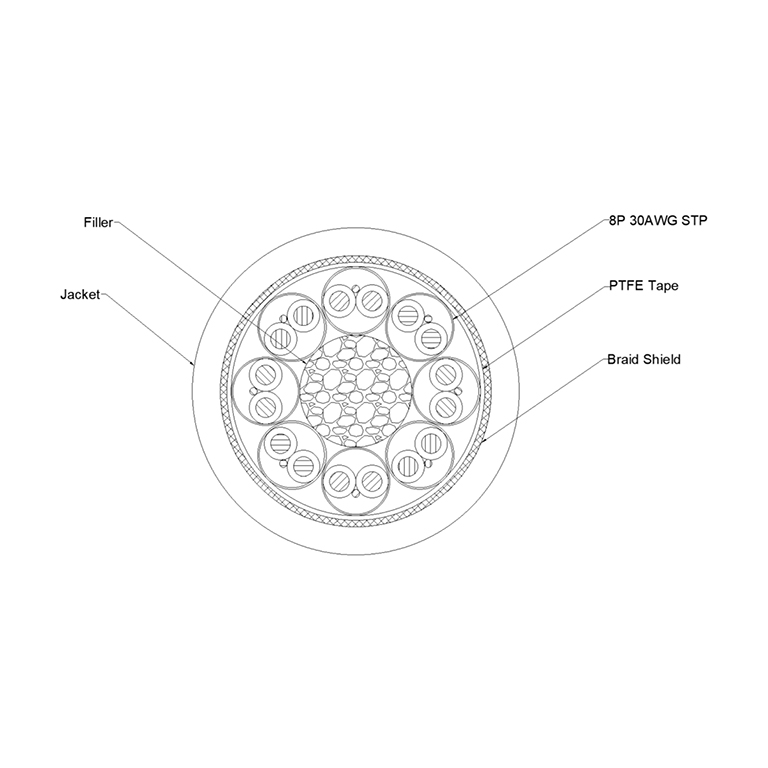

Conductor

        AWG:            8Px30

        Material :      Tinned copper wire

        Stranding :       7/0.10   No./mm




Insulation

        Material:              FEP

        Thickness(Nom):   0.10 mm

        Concentricity:       Min.85   %

        Diameter :               0.50±0.02 mm




Binder Tape

        Material:    PTFE

        Overlap :      Min.30 %




Braid Shield

        Material    :       Tinned copper wire

        Strand (Nom.) :    0.08 mm

        Coverage :            Name.90%




Jacket

        Material:                   PVC

        Thickness(Nom) :        1.0 mm

        Diameter :                   6.0±0.3 mm



Approximate specification product
