7PX40AWG+2X32AWG(US)

QR code
Quantity SP30-010-378Rev.1
Type Medical wire
Material Silver plated copper alloy
AWG specification 40
OD 2.20±0.15
Jacket Medical TPV
Characteristic impedance 100
138-1629-4533
Attachment Download
DetailDocument

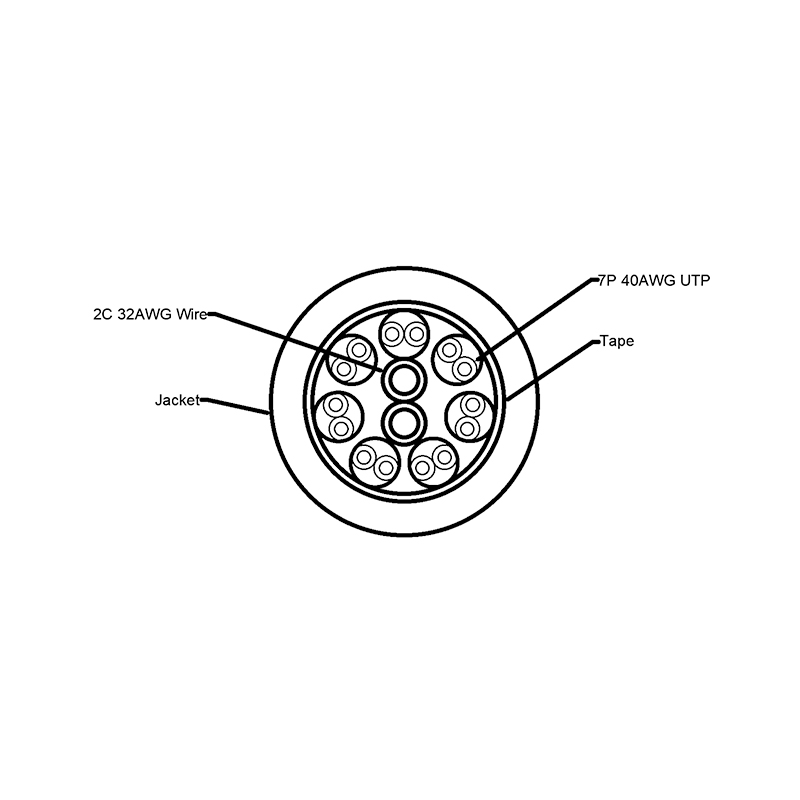

Conductor

        AWG:            7Px40                                        2Cx34

        Material :      Silver plated copper alloy         Tinned copper

        Stranding :       7/0.03    No./mm                      7/0.08    No./mm




Insulation

        Material:               Fluoropolymer

        Thickness(Nom):   0.038 mm                  0.05 mm

        Diameter :               0.165 mm                  0.36 mm




Tape

        Material:        PTFE Tape

        Overlap :          Min. 25 %




Jacket

        Material:                   Medical TPV

        Thickness(Nom) :        0.45 mm

        Diameter :                   2.20±0.15 mm


Approximate specification product
