Current position:

4PX36AWG+4X32AWG(US)

QR code
Quantity SP30-010-379Rev.1
Type Medical wire
Material Silver-plated copper
AWG specification 36
OD 2.80±0.15
Jacket Medical TPV
Characteristic impedance 100
138-1629-4533
Attachment Download
DetailDocument

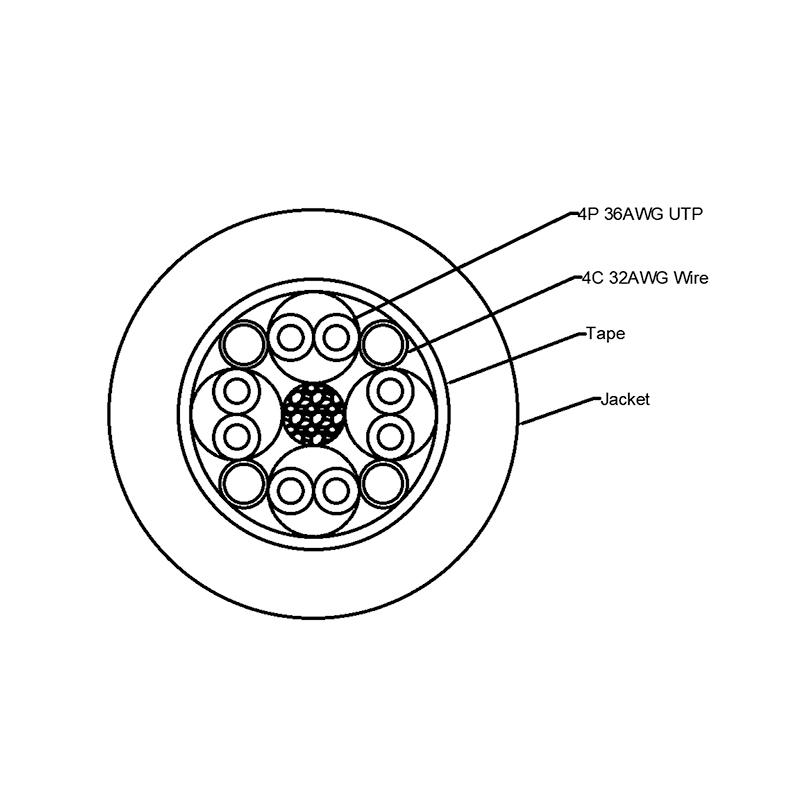

Conductor

        AWG:            4Px36                             4Cx34

        Material :      Silver plated copper       Tinned copper

        Stranding:     7/0.05 No./mm               7/0.08 No./mm




Insulation

        Material:      Fluropolymer

        Thickness:    0.065 mm                      0.06 mm

        Diameter:     0.28 mm                        0.36 mm




Tape

        Material:   PTFE Tape

        Overlap :     Min. 25 %




Jacket

        Material:       Medical TPV

        Thickness:     0.50 mm

        Diameter :       2.80±0.15 mm


Approximate specification product
